Модул за реле на таймера

Време за синхронизация на релета в реално време и часовник, забавяне на управлението на времето, 24-часово време, 5 времеви периода

Акценти на продукта:

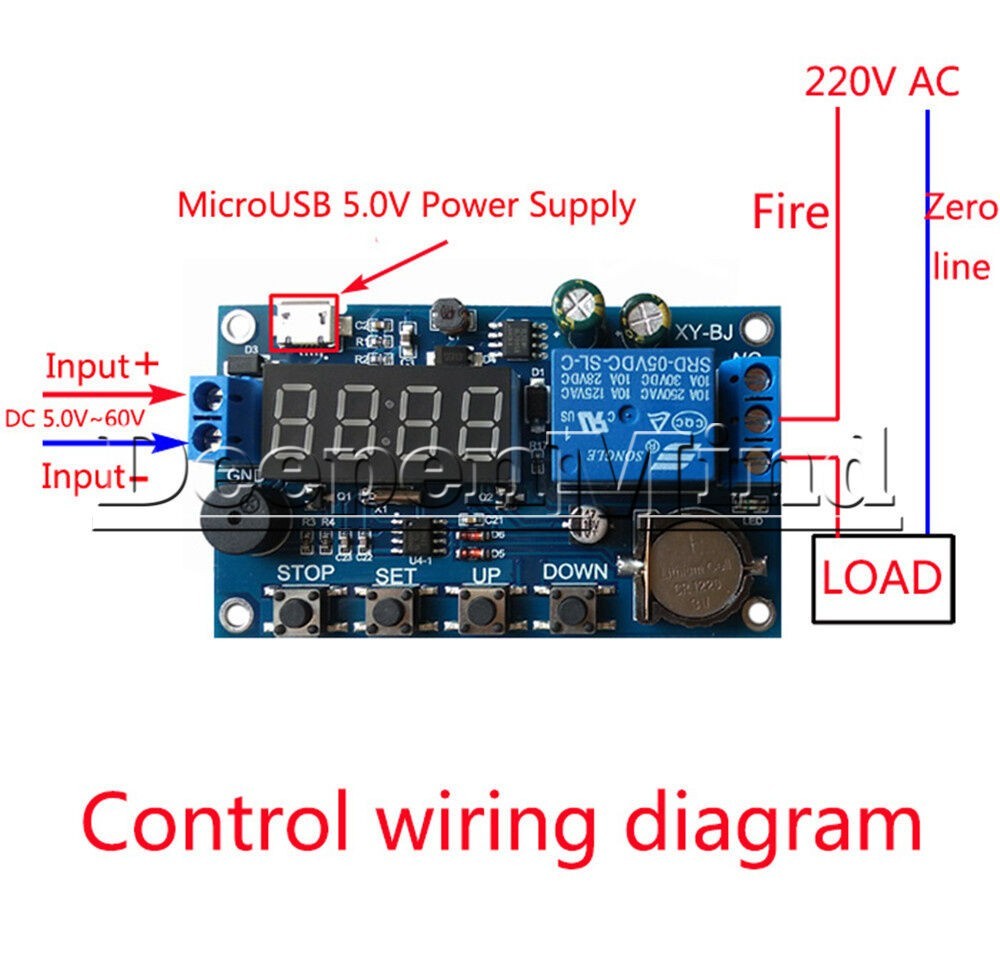

Захранване с широко напрежение 5.0V ~ 60V;

Режимът може да бъде зададен за множество периоди от време, като може да достигне 5 периода от време;

С функция за аларма със зумер.

Въведение в режима:

OPE: времева точка за затваряне на релето, CLE: времева точка за изключване на релето

Времеви период: PE-1 ~ PE-5 5 времеви периода (OPE до CLE е времеви период)

----: функционално екраниране

P-1: Релето се затваря или извежда импулси всеки ден до времевата точка OPE, а релето се изключва или извежда импулси до времевата точка CLE.

P-2: задаване на деня, на времевата точка OPE, когато релето се е затворило или изходният импулс, на времевата точка CLE, когато релето се е изключило / или изходният импулс

P-3: задаване на датата на месеца, на времевата точка OPE, когато релето е затворено или изходният импулс е активен, на времевата точка CLE, когато релето е изключено или изходният импулс е активен

P-4: Задайте дата 1 на дата 2, започвайте всеки ден от времевата точка OPE, завършвайте с времевата точка CLE, действие на релето или изходен импулс

P-5: Както при P-4, само месецът не може да бъде зададен

Първо, как да настроя времето?

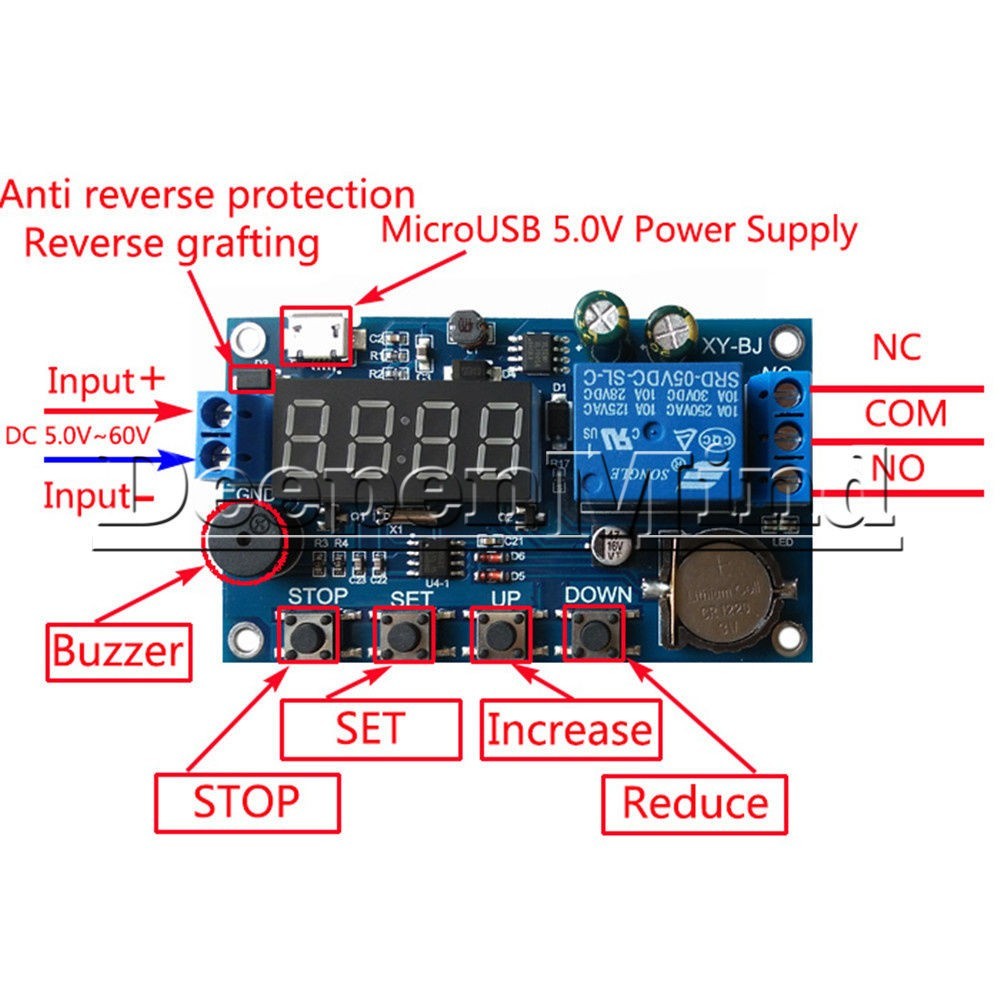

Докато работи интерфейсът, натиснете бутона НАДОЛУ за известно време:

Стъпка 1: Изберете период от време: PE-1 ~ PE-5 Натиснете НАГОРЕ и НАДОЛУ, за да изберете;

Стъпка 2: Натиснете бутона SET, за да изберете режим: P-1 ~ P-5 (Задайте този времеви период на съответния режим) чрез натискане на бутоните НАГОРЕ и НАДОЛУ. ("----" означава блокиране на този времеви период)

Забележка: Всеки времеви период може да се повтаря от "----", P-1 ~ P-5, един от опционалните; Например, можете да оставите пет времеви периода едновременно да работят в режим P-1 или да оставите Времеви период 1 да работи в режим P-1, времеви период 2 да работи в режим P-2 и така нататък.

Стъпка 3: След като изборът на режим е завършен, натиснете бутона SET, за да влезете в интерфейса за настройка на времевия период, задайте интерфейса във времевия период и натиснете бутона SET, за да превключите параметъра: „OPE“ - начална точка, „CLE“ - крайна точка, „dAE“ - информация за датата.

Стъпка 4: След задаване на параметрите, за да излезете от настройките, натиснете бутона SET за 2 секунди, за да го освободите. Автоматично проверете дали настройките на параметрите са валидни. Запазете параметрите, върнете се към интерфейса за време. Ако параметърът е грешен, се появява напомняне „ERR“ (например, време на спиране или дата <= време на стартиране или дата), върнете се към интерфейса за настройка на параметрите.

Допълнителни функции: Всеки „период от време“ може да се зададе индивидуално

В интерфейса за настройка на специфични параметри (след втората стъпка) натиснете бутона STOP, за да превключите режима на изход:

OUT1: Началната точка включва релето, крайната точка го изключва

OUT2: Извежда 1S импулс за начално или крайно време

В интерфейса за настройка на специфични параметри (след втората стъпка), натиснете бутона STOP за известно време, за да превключите режима на звънене:

BLL0: Деактивиране на звъненето

BLL1: Активиране на звънене

Забележка: Когато звънецът звънне, натиснете произволен бутон, за да спрете звъненето

Разширяване на функцията на клавиша STOP:

Режим на активиране на релето:

1. ВКЛ.: разрешаване на релето;

2. ИЗКЛ.: Не включвайте релето, то е винаги изключено;

Натиснете бутона STOP на интерфейса за показване на времето, за да превключите между ON (ВКЛ.) и OFF (ИЗКЛ.). Текущото състояние ще мига и след това ще се върнете към основния интерфейс. (Тази функция е функция за аварийно спиране, натиснете веднъж, за да затворите затвореното реле).

След като релето е деактивирано, продуктът може да се използва като будилник.

Режим на заспиване:

1. Режим на заспиване на CP: в рамките на пет минути, без никаква операция, цифровата тръба автоматично изключва дисплея, програмата работи нормално;

2. Нормален режим на OD: цифровата тръба е винаги отворена на дисплея;

Натиснете бутона STOP за известно време след 2 секунди, за да го освободите, за да достигнете състояние CP и Od на превключвателя, текущото състояние ще мига и след това ще се върнете към основния интерфейс.
