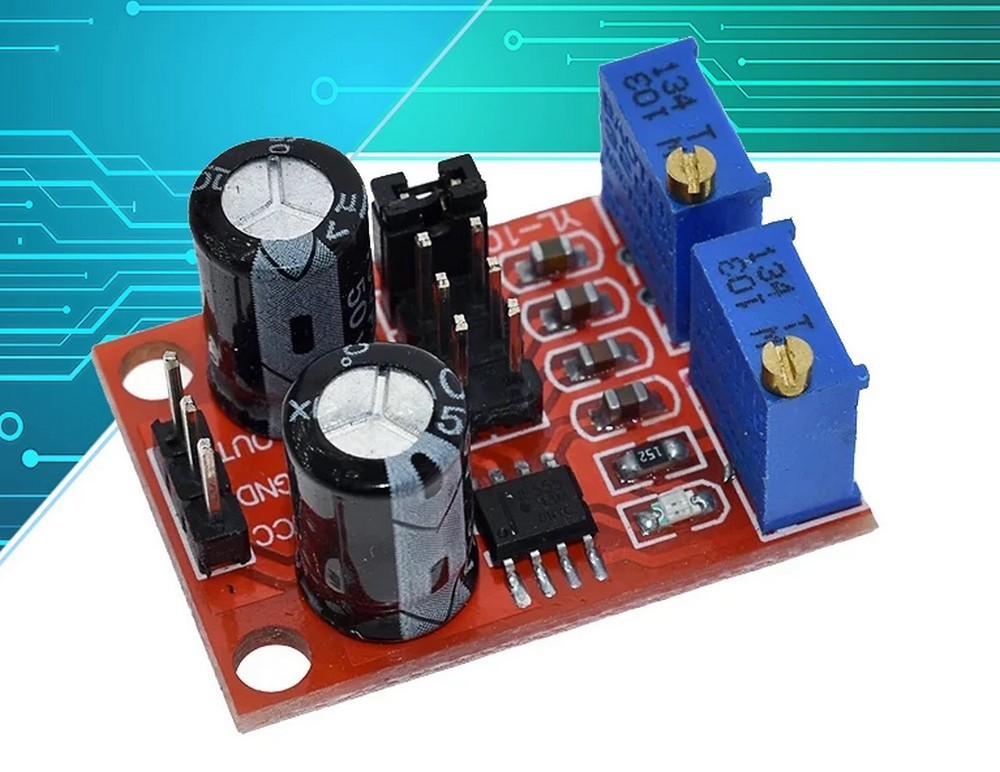

Генератор на правоъгълни сигнали NE555

Производителност:

1. Входно напрежение: 5V-15VDC. При захранване 5V, изходният ток може да бъде около 15MA; при захранване 12V, изходният ток може да бъде около 35MA;

2. Входен ток: >=100MA;

3. Изходна амплитуда: 4.2V V-PP до 11.4V V-PP. (Различно входно напрежение, изходната амплитуда ще бъде различна)

4. Максимален изходен ток: >=15MA (5V захранване, V-PP по-голямо от 50%), >=35MA (12V захранване, V-PP по-голямо от 50%)

4. Изход с LED индикация (ниско ниво, LED ще свети; високо ниво, LED ще изгасне; ниска честота, LED мига);

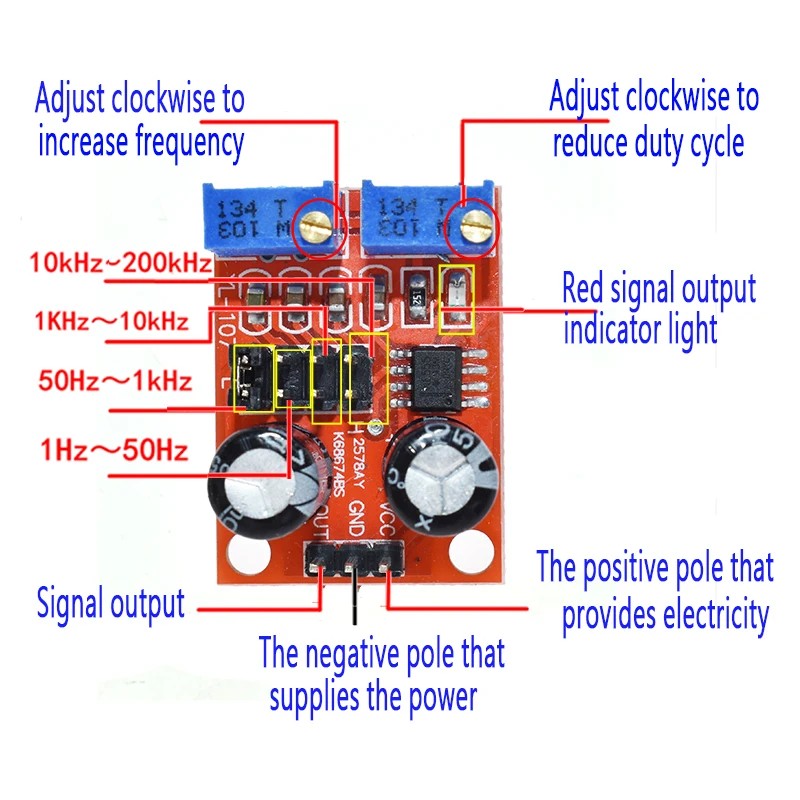

5. Диапазонът на изходната честота е избираем:

LF файл: 1Hz ~ 50Hz IF файл: 50Hz ~ 1kHz

Високочестотен файл: 1KHz ~ 10kHz

HF файл: 10kHz ~ 200kHz

5. Цикъл T=0.7 (RA+2RB) C (RA, RB за 0-10K регулируем);

Ниска честота: C=100UF; Междинна честота: C=1UF;

MH честота: C=0.1UF; Висока честота: C=0.001UF,

Забележка:

Преди да промените честотата, моля, изключете захранването

Приложение:

1. Използва се като генератор на сигнали с правоъгълна форма, предлага сигнала с правоъгълна форма за използване в експерименталната разработка.

2. Използва се за производство на задвижващи стъпкови двигатели, предлага сигнал с правоъгълна вълна.

3. Регулируем импулс за използване от MCU.

4. Генерирайте регулируема верига за управление на импулси.

Параметри:

Име на продукта: NE555 импулсен модул

Размер на продукта: 31,0 мм * 31,0 мм * 15,0 мм (дxшxв)

Цветове: Червен Тегло на опаковката: 7,52 г/бр.

Материали: FR4 + електронни компоненти
