Генератор на сигнали с функция DDS 1Hz-65kHz

Характеристики:

Работно напрежение: DC7-9V

Честотен диапазон на DDS: 1HZ-65534Hz

Дисплей: 1602 LCD

Високоскоростен честотен (HS) изход до 8MHz;

Амплитудата на DDS сигнала на отместването може да се регулира отделно с два потенциометъра;

DDS сигнали: синусоида, правоъгълна вълна, трион, обратен трион, триъгълна вълна, ЕКГ вълна и шумова вълна.

Раздел на стойността: 1, 10, 100, 1000, 10000 Hz;

Захранването автоматично възстановява последната използвана конфигурация.

Отместване: 0.5pp-5Vpp

Амплитуда: 0.5Vpp-14Vpp

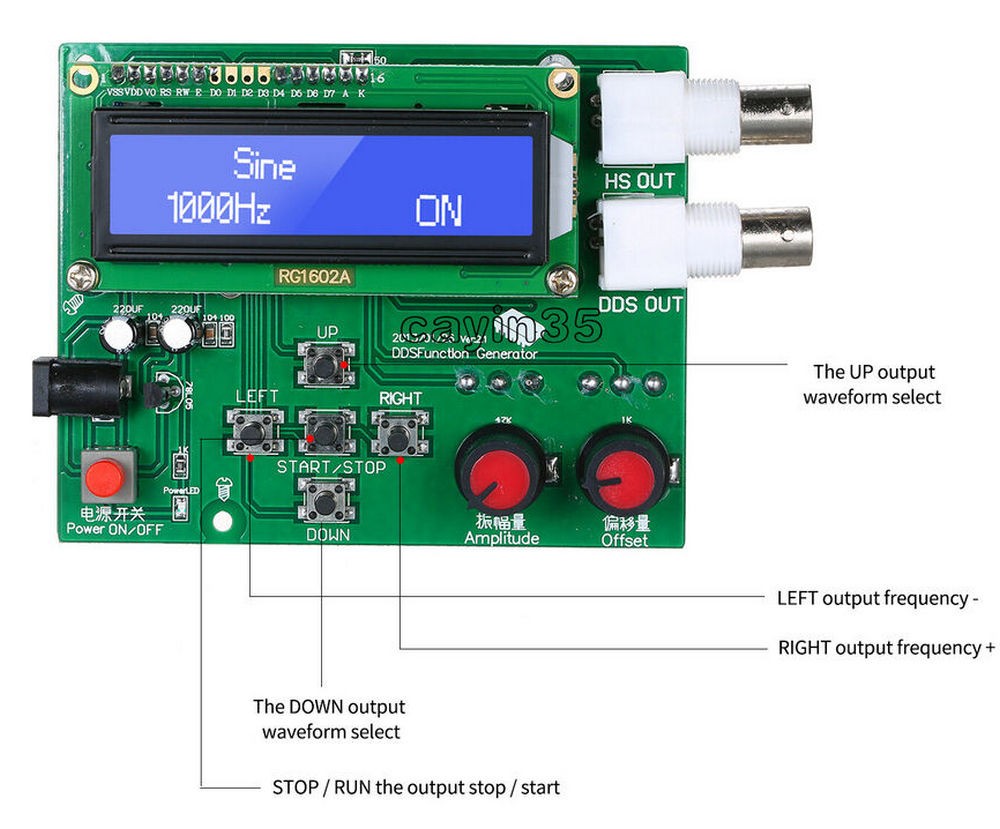

Ключови функции:

Избор на изходна вълнова форма на UP

Избор на изходна форма на вълната DOWN

ЛЯВА изходна честота -

ДЯСНА изходна честота +

СТОП / ПУСК спиране / стартиране на изхода

Ред на вълновите форми на клавиша "UP":

ЕКГ = електрокардиограма (в изключено състояние, бутоните "наляво" и "надясно" задават изходната честота. Средният бутон стартира, задава всички следващи вълнови форми)

Обратен трион = обратен трион

Зъб на трион = зъб на трион

Триъгълник = триъгълна вълна

Квадрат = правоъгълна вълна
